Technische Daten:
Compelx D
(Doppelwandige Edelstahl-Schornsteinsysteme)

Schnellauswahl

Wandkonsole Längenelement Prüföffnung
Bögen Wandhalter Mündungsabschluss

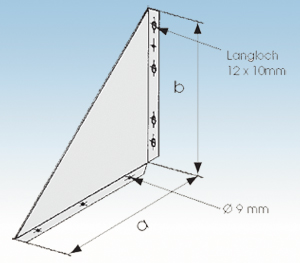

Wandkonsole
25 mm Isolierung

WK




00
Ø 113 130 150 160 180 200
a 260 260 280 290 310 330
b 375 375 385 400 400 430
Ø 250 300 350 400 450 500
a 380 430 480 530 580 650
b 480 535 590 620 650 680
Art.-Nr.: 2250-Ø-WK

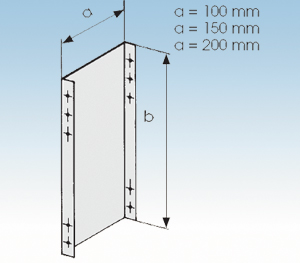

Wandkonsolenverlängerung, starr
25 mm Isolierung

100, 150, 200 mm
WKS10 WKS15 WKS20


00
00
Ød 113 130 150 160 180 200
b 375 375 385 400 400 430
Ød 250 300 350 400 450 500
b 480 535 590 620 650 680
Art.-Nr.: 2250-Ø-WKS10
Art.-Nr.: 2250-Ø-WKS15
Art.-Nr.: 2250-Ø-WKS20

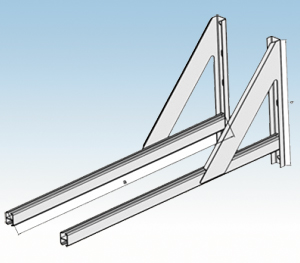

Wandkonsole
25 mm Isolierung

verstellbar 100 - 500 mm WKVL*
verstellbar 100 - 250 mm WKVK**
00
00
Ød 113 130 150 160 180 200
a/* 800 800 800 800 800 800
b 400 400 400 400 400 400
a/** 550 550 550 550 550 550
Ød 250 300 350 400 450 500
a/* 900 900 1050 1050 1050 1250
b 400 500 500 500 500 500
a/** 650 650 800 800 800 1050
Art.-Nr.: 2250-Ø-WKVL
Art.-Nr.: 2250-Ø-WKVK

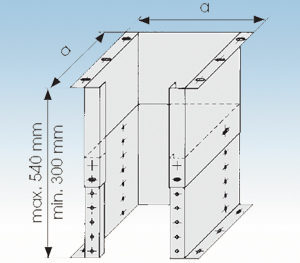

Sockelelement, verstellbar
25 mm Isolierung

SV


00
00
Ød 113 130 150 160 180 200
a 240 240 260 290 290 310
Ød 250 300 350 400 450 500
a 360 410 460 510 560 610
Art.-Nr.: 2250-Ø-SV

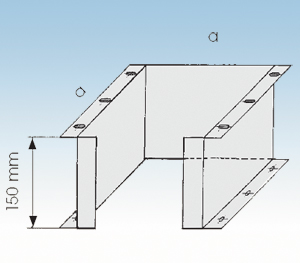

Sockelelement, starr
25 mm Isolierung

SST
00
00
Ød 113 130 150 160 180 200
a 240 240 260 290 290 310
Ød 250 300 350 400 450 500
a 360 410 460 510 560 610
Art.-Nr.: 2250-Ø-SST

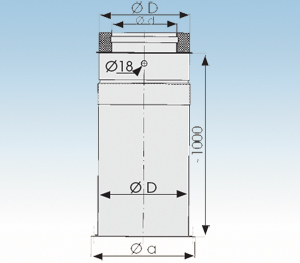

Bodenplatte mit Kondensatablauf
25 mm Isolierung

runde Sockelausführung, kürzbar BPKR
00
00
Ød 113 130 150 160 180 200
ØD 163 180 200 113 30 250
Øa 233 250 270 283 300 320
Ød 250 300 350 400 450 500
ØD 300 350 400 450 500 550
Øa 370 420 470 520 570 620
Art.-Nr.: 2250-Ø-BPKR

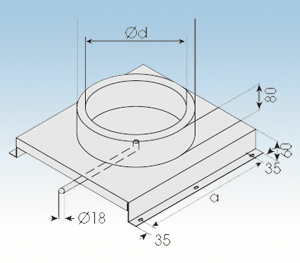

Bodenplatte Sockelausführung
25 mm Isolierung

BKSO


00
00
Ød 113 130 150 160 180 200
ØD 163 180 200 213 230 250
a 240 240 260 290 290 310
Ød 250 300 350 400 450 500
ØD 300 350 400 450 500 550
a 360 410 460 510 560 610
Art.-Nr.: 2250-Ø-BKSO

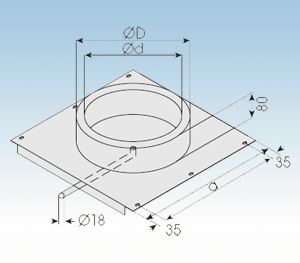

Bodenplatte mit Kondensatablauf
25 mm Isolierung

BPK
00
00
Ød 113 130 150 160 180 200
ØD 163 180 200 213 230 250
a 240 240 260 290 290 310
Ød 250 300 350 400 450 500
ØD 300 350 400 450 500 550
a 360 410 460 510 560 610
Art.Nr.: 2250-Ø-BPK

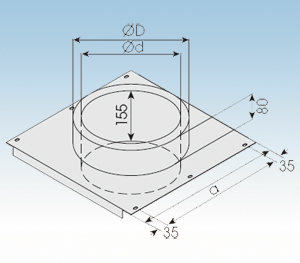

Bodenplatte für Zwischenstütze
25 mm Isolierung

BPZ


00
00
Ød 113 130 150 160 180 200
ØD 163 180 200 213 230 250
a 240 240 260 290 290 310
Ød 250 300 350 400 450 500
ØD 300 350 400 450 500 550
a 360 410 460 510 560 610
Art.-Nr.: 2250-Ø-BPZ

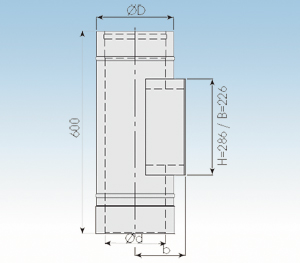

Prüföffnung, Hochtemperatur
25 mm Isolierung

PH
00
00
Ød 113 130 150 160 180 200
ØD 163 180 200 213 230 250
b 115 125 135 142 150 160
Ød 250 300 350 400 450 500
ØD 300 350 400 450 500 550
b 185 210 235 260 285 310
Art.-Nr.: 2250-Ø-PH

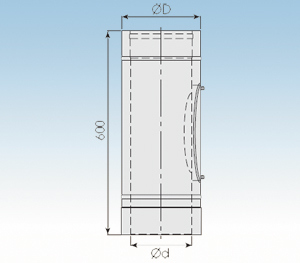

Prüföffnung, Niedertemperatur
25 mm Isolierung

PN


00
00
Ød 113 130 150 160 180 200
ØD 163 180 200 213 230 250
Ød 250 300 350 400 450 500
ØD 300 350 400 450 500 550
Art.-Nr.: 2250-Ø-PN

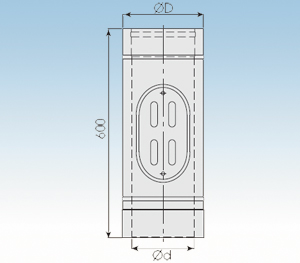

Prüföffnung mit Überströmöffnung
25 mm Isolierung

LAS PÜ


00
00
Ød 113 130 150 160 180 200 250 300
ØD 163 180 200 213 230 250 300 350
Art.-Nr.: 2250-Ø-PÜ

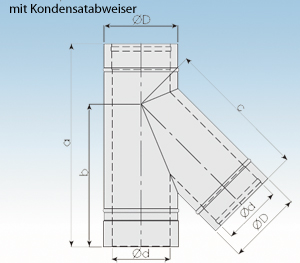

Feuerungsanschluß 45°
25 mm Isolierung

F45
00
00
Ød 113 130 150 160 180 200
ØD 163 180 200 213 230 250
a 550 560 600 610 630 660
b 361 382 406 419 443 467
c 361 382 406 419 443 467
Ød 250 300 350 400 450 500
ØD 300 350 400 450 500 550
a 730 800 870 940 1020 1090
b 527 588 647 707 768 828
c 527 588 647 707 768 828
Art.-Nr.: 2250-Ø-F45

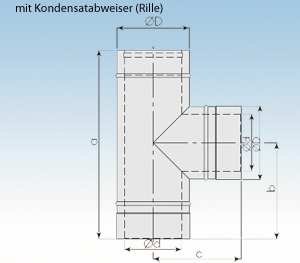

Feuerungsanschluß 90°
25 mm Isolierung

Hochtemperatur F90H
00
00
Ød 113 130 150 160 180 200
ØD 163 180 200 213 230 250
a 600 600 600 600 600 610
b 270 280 290 272 305 316
c 247 255 265 270 280 290
Ød 250 300 350 400 450 500
ØD 300 350 400 450 500 550
a 610 660 710 810 810 860
b 315 340 365 410 410 435
c 315 340 365 390 415 440
Art.-Nr.: 2250-Ø-F90H

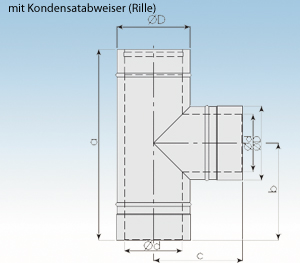

Feuerungsanschluß 90°
25 mm Isolierung

Niedertemperatur F90N
00
00
Ød 113 130 150 160 180 200
ØD 163 180 200 213 230 250
a 600 600 600 600 600 610
b 270 280 290 267 275 310
c 242 250 260 265 275 285
Ød 250 300 350 400 450 500
ØD 300 350 400 450 500 550
a 610 660 710 810 810 860
b 315 340 365 410 410 435
c 310 335 360 385 410 435
Art.-Nr.: 2250-Ø-F90N

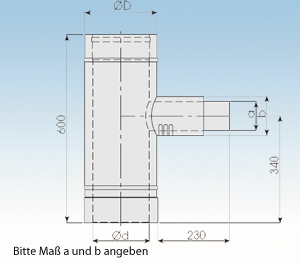

Feuerungsanschlß 90° LAS
25 mm Isolierung

doppelwandig F1L
00
00
Ød 113 130 150 160 180 200 250 300
ØD 163 180 200 213 230 250 300 350
Art.-Nr.: 2250-Ø-F1L

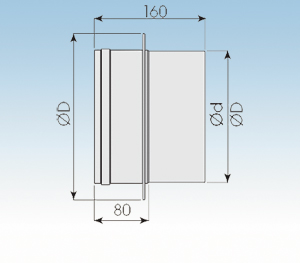

Übergangsstück EW / DW incl. Abdeckung Wärmedämmung EÜ
25 mm Isolierung
00
00
Ød 113 130 150 160 180 200
ØD 163 180 200 213 230 250
Ød 250 300 350 400 450 500
ØD 300 350 400 450 500 550
Art.-Nr.: 2250-Ø-EÜ

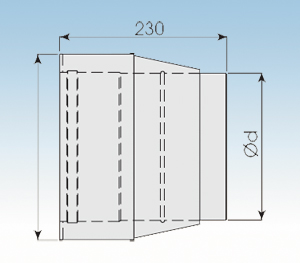

Übergangsstück EW / DW, konisch EÜK; Übergangsstück incl.
25 mm Isolierung
00
00
Ød 113 130 150 160 180 200
ØD 163 180 200 213 230 250
Ød 250 300 350 400 450 500
ØD 300 350 400 450 500 550
Art.-Nr.: 2250-Ø-EÜK

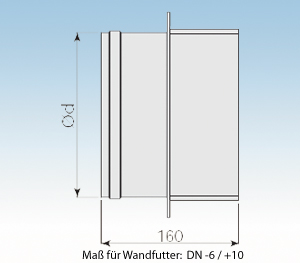

Abdeckung Wärmedämmungmit Wandfutter EÜWF
25 mm Isolierung
00
00
Ød 113 130 150 160 180 200
ØD 163 180 200 213 230 250
Ød 250 300 350 400 450 500
ØD 300 350 400 450 500 550
Art.-Nr.: 2250-Ø-EÜWF

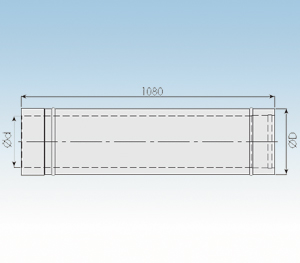

Längenelement 1080 mm
25 mm Isolierung

L10
00
00
Ød 113 130 150 160 180 200
ØD 163 180 200 213 230 250
Ød 250 300 350 400 450 500
ØD 300 350 400 450 500 550
Art.-Nr.: 2250-Ø-L10

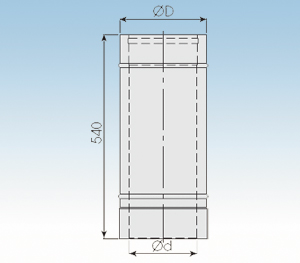

Längenelement 540 mm
25 mm Isolierung

L5
00
00
Ød 113 130 150 160 180 200
ØD 163 180 200 213 230 250
Ød 250 300 350 400 450 500
ØD 300 350 400 450 500 550
Art.-Nr.: 2250-Ø-L5

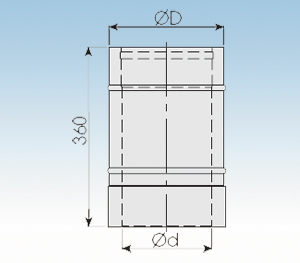

Längenelement 360 mm
25 mm Isolierung

L3
00
00
Ød 113 130 150 160 180 200
ØD 163 180 200 213 230 250
Ød 250 300 350 400 450 500
ØD 300 350 400 450 500 550
Art.-Nr.: 2250-Ø-L3

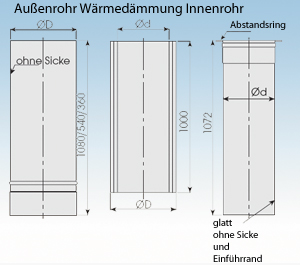

kürzbares Längenelement
25 mm Isolierung

L10ET L5ET L3ET
00
00
Ød 113 130 150 160 180 200
ØD 163 180 200 213 230 250
Ød 250 300 350 400 450 500
ØD 300 350 400 450 500 550
Art.-Nr.: 2250-Ø-L10ET/L5ET/L3ET
Achtung: nur das nicht gemuffte Ende Kürzen!

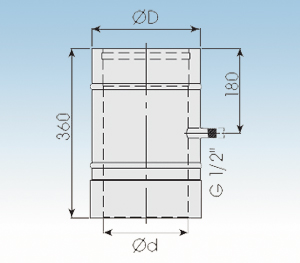

Längenelement mit Meßstutzen
25 mm Isolierung

LM
00
00
Ød 113 130 150 160 180 200
ØD 163 180 200 213 230 250
Ød 250 300 350 400 450 500
ØD 300 350 400 450 500 550
Art.-Nr.: 2250-Ø-LM

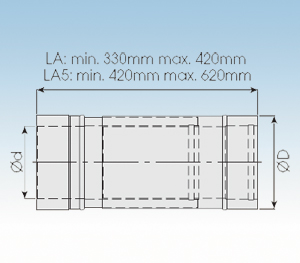

Längenausgleichselement
25 mm Isolierung

LA LA5
00
00
Ød 113 130 150 160 180 200
ØD 163 180 200 213 230 250
Ød 250 300 350 400 450 500
ØD 300 350 400 450 500 550
Art.-Nr.: 2250-Ø-LA
Art.-Nr.: 2250-Ø-LA5

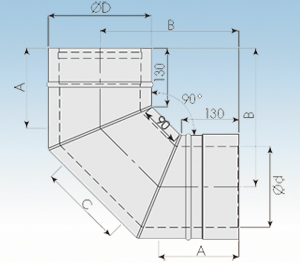

Bogen 90°
25 mm Isolierung

B90
00
00
Ød 113 130 150 160 180 200
ØD 163 180 200 213 230 250
A 147 167 171 174 178 182
B 275 284 294 300 309 319
C 156 165 173 179 186 194
Ød 250 300 350 400 450 500
ØD 300 350 400 450 500 550
A 192 202 213 223 234 244
B 344 369 394 420 444 469
C 215 235 256 277 298 318
Art.-Nr.: 2250-Ø-B90

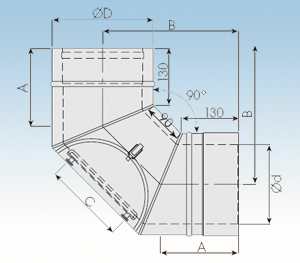

Bogen 90° mit Prüföffnung
25 mm Isolierung

BP90
00
00
Ød 113 130 150 160 180 200
ØD 163 180 200 213 230 250
A 147 167 171 174 178 182
B 275 284 294 300 309 319
C 156 165 173 179 186 194
Ød 250 300 350 400 450 500
ØD 300 350 400 450 500 550
A 192 202 213 223 234 244
B 344 369 394 420 444 469
C 215 235 256 277 298 318
Art.-Nr.: 2250-Ø-BP90
Art.-Nr.: 2250-Ø-BP90N=Niedertemperaturausführung
Art.-Nr.: 2250-Ø-BP90H=Hochtemperaturausführung, ohne Dichtung

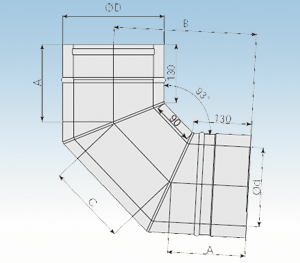

Bogen 93°
25 mm Isolierung

B93
00
00
Ød 113 130 150 160 180 200
ØD 163 180 200 213 230 250
A 163 166 170 173 176 180
B 269 277 287 301 310 320
C 155 162 170 175 182 190
Ød 250 300 350 400 450 500
ØD 300 350 400 450 500 550
A 190 200 210 220 234 244
B 344 368 392 415 444 469
C 210 230 250 270 298 318
Art.-Nr.: 2250-Ø-B93

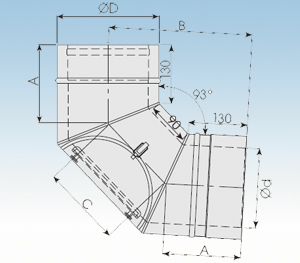

Bogen 93° mit Prüföffnung
25 mm Isolierung

BP93
00
00
Ød 113 130 150 160 180 200
ØD 163 180 200 213 230 250
A 163 166 170 173 176 180
B 269 277 287 23 301 310
C 155 162 170 175 182 190
Ød 250 300 350 400 450 500
ØD 300 350 400 450 500 550
A 190 200 210 220 230 240
B 334 357 381 405 429 452
C 210 230 250 270 298 318
Art.-Nr.: 2250-Ø-BP93
Art.-Nr.: 2250-Ø-BP90N=Niedertemperaturausführung
Art.-Nr.: 2250-Ø-BP90H=Hochtemperaturausführung, ohne Dichtung

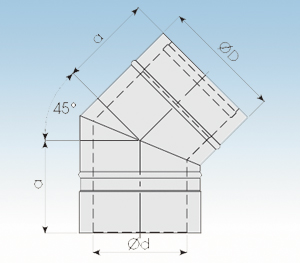

Bogen 15°, 30°, 45°
25 mm Isolierung

B15 B30 B45
00
00
Ød 113 130 150 160 180 200
ØD 163 180 200 213 230 250
15°a 141 142 143 144 145 146
30°a 152 154 157 158 161 163
45°a 164 167 171 173 178 182
Ød 250 300 350 400 450 500
ØD 300 350 400 450 500 550
15°a 150 153 156 160 163 166
30°a 170 177 183 190 197 204
45°a 192 202 213 223 234 244
Art.-Nr.: 2250-Ø-B15
Art.-Nr.: 2250-Ø-B30
Art.-Nr.: 2250-Ø-B45

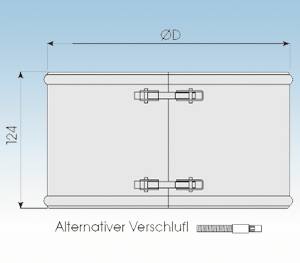

Klemmband
25 mm Isolierung

K
00
00
Ød 113 130 150 160 180 200
ØD 163 180 200 213 230 250
Ød 250 300 350 400 450 500
ØD 300 350 400 450 500 550
Art.-Nr.: 2250-Ø-K

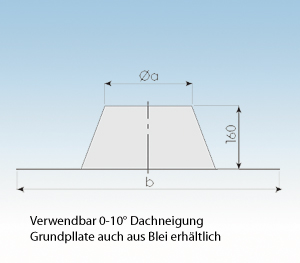

Dachdurchführung flach (Edelstahl)
25 mm Isolierung

DF
00
00
Ød 113 130 150 160 180 200
Øa 193 210 230 240 260 280
bxb 628 660 663 690 710 730
Ød 250 300 350 400 450 500
Øa 330 380 430 480 530 580
bxb 780 820 880 930 980 1030
Art.-Nr.: 2250-Ø-DF

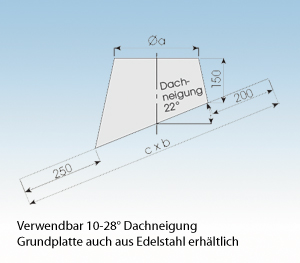

Dachdurchführung geneigt 22° mit Blei
25 mm Isolierung

DGB22
00
00
Ød 113 130 150 160 180 200
Øa 193 210 230 243 260 280
b 800 800 800 800 900 900
c 730 730 730 730 820 820
Ød 250 300 350 400 450 500
Øa 330 380 430 480 530 580
b 900 1000 1010 1070 1120 1180
c 820 880 930 990 1040 1100
Art.-Nr.: 2250-Ø-DGB22

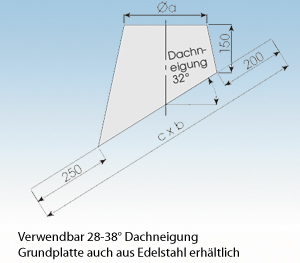

Dachdurchführung geneigt 32° mit Blei
25 mm Isolierung

DGB32
00
00
Ød 113 130 150 160 180 200
Øa 193 210 230 243 260 280
b 800 900 900 900 900 1000
c 730 820 820 820 820 880
Ød 250 300 350 400 450 500
Øa 330 380 430 480 530 580
b 1000 1140 1140 1200 1200 1300
c 880 900 900 930 930 1000
Art.-Nr.: 2250-Ø-DGB32

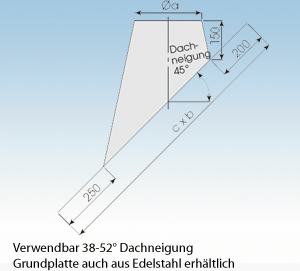

Dachdurchführung geneigt 45° mit Blei
25 mm Isolierung

DGB45
00
00
Ød 113 130 150 160 180 200
Øa 193 210 230 243 260 280
b 900 1000 1000 1000 1140 1140
c 820 880 880 880 900 900
Ød 250 300 350 400 450 500
Øa 330 380 430 480 530 580
b 1140 1200 1270 1340 1400 1480
c 900 930 990 1050 1110 1170
Art.-Nr.: 2250-Ø-DGB45

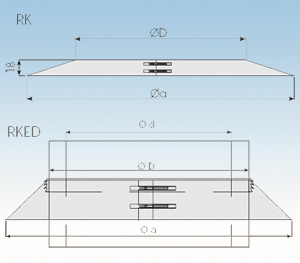

Regenkrage
25 mm Isolierung

RK/RKED
00
00
Ød 113 130 150 160 180 200
ØD 163 180 200 213 230 250
Øa 319 336 356 369 386 406
Ød 250 300 350 400 450 500
ØD 300 350 400 450 500 550
Øa 456 506 556 606 656 706
Art.-Nr.: 2250-Ø-RK
Art.-Nr.: 2250-Ø-RKED

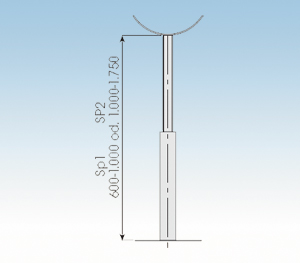

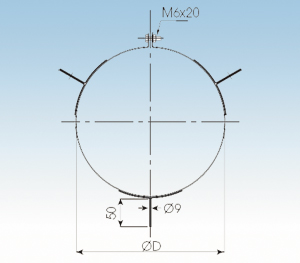

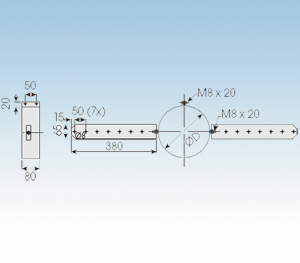

Sparrenbefestigung
25 mm Isolierung

S
00
00
Ød 113 130 150 160 180 200
ØD 163 180 200 213 230 250
Ød 250 300 350 400 450 500
ØD 300 350 400 450 500 550
Art.-Nr.: 2250-Ø-S

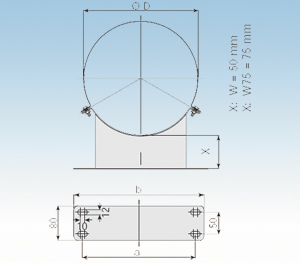

Wandhalter
25 mm Isolierung

W / W75
00
00
Ød 113 130 150 160 180 200
ØD 163 180 200 213 230 250
a 163 180 200 213 230 250
b 210 220 240 250 270 290
Ød 250 300 350 400 450 500
ØD 300 350 400 450 500 550
a 300 350 400 450 500 550
b 340 390 440 490 540 590
Art.-Nr.: 2250-Ø-W
Art.-Nr.: 2250-Ø-W75

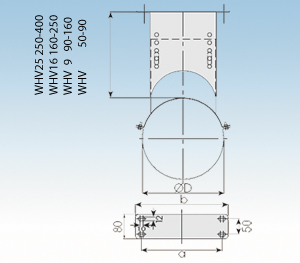

Wandhalter, verstellbar
25 mm Isolierung

WHV WHV9 WHV16 WHV25
00
00
Ød 113 130 150 160 180 200
ØD 163 180 200 213 230 250
a 163 180 200 213 230 250
b 210 220 240 250 270 290
Ød 250 300 350 400 450 500
ØD 300 350 400 450 500 550
a 300 350 400 450 500 550
b 340 390 440 490 540 590
Art.-Nr.: 2250-Ø-WHV/9/16/25

Wandhalterverlängerung, verst. 100 - 250 mm WVLK
25 mm Isolierung

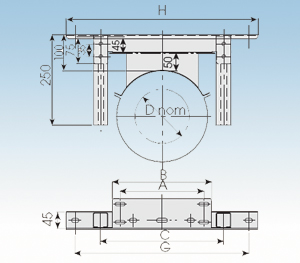

Wandhalterverlängerung, verst. 100 - 500 mm WVLL
00
00
Ød 113 130 150 160 180 200
A 163 180 200 213 230 250
B 210 220 240 250 270 290
C 290 290 290 340 340 340
G 430 430 430 480 480 480
H 480 480 480 530 530 530
Ød 250 300 350 400 450 500
A 300 350 400 450 500 550
B 340 390 440 490 540 590
C 390 440 490 540 590 640
G 480 530 580 630 680 730
H 530 580 630 680 730 780
Art.-Nr.: 2250-Ø-WVKL/WVLL

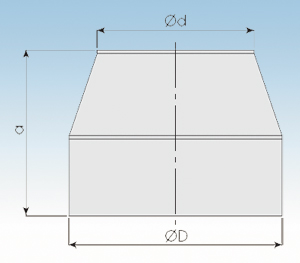

Mündungsabschluß
25 mm Isolierung

M
00
00
Ød 113 130 150 160 180 200
ØD 163 180 200 213 230 250
a 190 190 190 190 190 190
Ød 250 300 350 400 450 500
ØD 300 350 400 450 500 550
a 190 190 190 190 190 190
Art.-Nr.: 2250-Ø-M

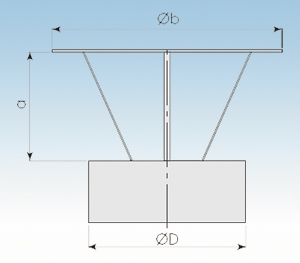

Regenhaube mit Mündungsabschluß
25 mm Isolierung

RH
00
00
Ød 113 130 150 160 180 200
ØD 163 180 200 213 230 250
a 113 130 150 160 180 200
Øb 313 330 30 360 380 400
Ød 250 300 350 400 450 500
ØD 300 350 400 450 500 550
a 250 250 250 250 250 250
Øb 450 500 550 600 650 700
Art.-Nr.: 2250-Ø-RH

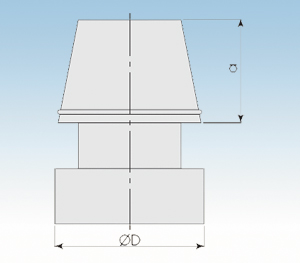

Abströmkop
25 mm Isolierung

AK
00
00
Ød 113 130 150 160 180 200
ØD 163 180 200 213 230 250
a 113 130 150 160 180 200
Ød 250 300 350 400 450 500
ØD 300 350 400 450 500 550
a 250 300 350 400 450 500
Art.-Nr.: 2250-Ø-AK

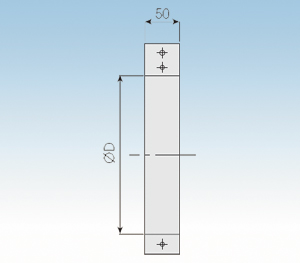

Blitzschutzklemme
25 mm Isolierung

BK
00
00
Ød 113 130 150 160 180 200
ØD 163 180 200 213 230 250
Ød 250 300 350 400 450 500
ØD 300 350 400 450 500 550
Art.-Nr.: 2250-Ø-BK

Seilabspannung
25 mm Isolierung

SA
00
00
Ød 113 130 150 160 180 200
ØD 163 180 200 213 230 250
Ød 250 300 350 400 450 500
ØD 300 350 400 450 500 550
Art.-Nr.: 2250-Ø-SA

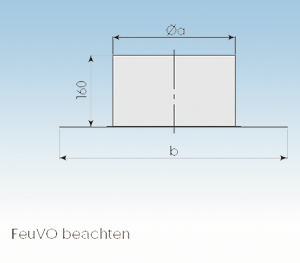

Brandschutzdurchführung
25 mm Isolierung

BS
00
00
Ød 113 130 150 160 180 200
a 193 210 230 240 260 280
b 383 400 420 430 450 470
Ød 250 300 350 400 450 500
a 330 380 430 480 530 580
b 520 570 620 670 720 770
Art.-Nr.: 2250-Ø-BS

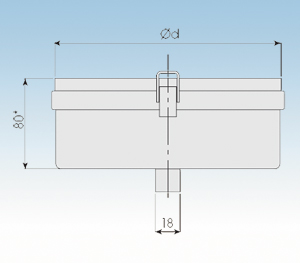

Rußtopf
25 mm Isolierung

RT
00
00
Ød 113 130 150 160 180 200
Ød 250 300 350 400 450 500
Art.-Nr.: 2250-Ø-RT

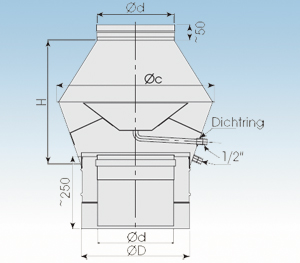

Deflektorhaube
25 mm Isolierung

DH
00
00
Ød 113 130 150 160 180 200
ØD 163 180 200 213 230 250
ØC 225 260 300 320 360 400
H 180 210 240 250 300 320
Ød 250 300 350 400 450 500
ØD 300 350 400 450 500 550
ØC 500 600 700 800 900 1000
H 400 480 560 640 720 800
Art.-Nr.: 2250-Ø-DH

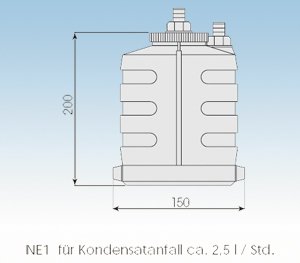

Neutralisationsbox
25 mm Isolierung

NE1
00
00
Art.-Nr.: 2250-Ø-NE1

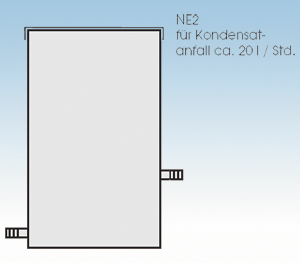

Neutralisationsbox
25 mm Isolierung

NE2
00
00
Art.-Nr.: 2250-Ø-NE2

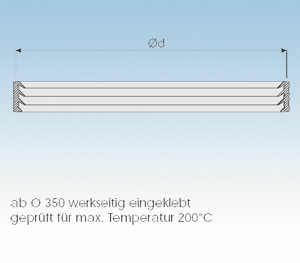

Einzeldichtung
25 mm Isolierung

ED
00
00
Ød 113 130 150 160 180 200

Ød 250 300 350 400 450 500 600
Art.-Nr.: 2250-Ø-ED


Stützfuß
25 mm Isolierung

SP1 SP2
00
00
Art.-Nr.: 2250-Ø-SP1 / SP2

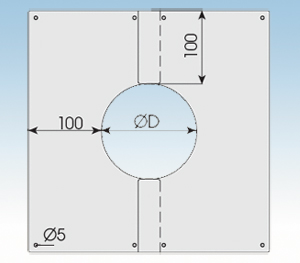

Zweiteilige Blende
25 mm Isolierung

BL
00
00
Art.-Nr.: 2250-Ø-BL
Achtung: Bitte Neigung (Gradzahl) angeben

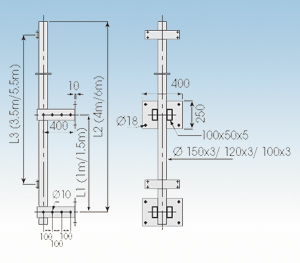

Kragarm
25 mm Isolierung

KA
00
00
Art.-Nr.: 1000-000-KA

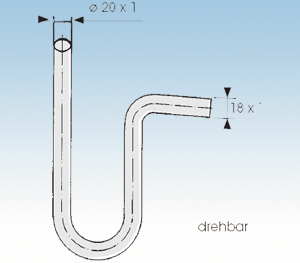

Winkelsyphon
25 mm Isolierung

WSD
00
00
Art.-Nr.: 1000-000-WSD





Kamin + Schornstein Vertrieb Lemmermöhle

Dörenther Str. 139b

48429 Rheine



Tel.  05971/807780

Fax. 05971/980929

Free.0800/52646984

E-Mail: mail@edelstahl-schornsteine.com



USt.-Nr. DE814126438



Kontakt | Home
