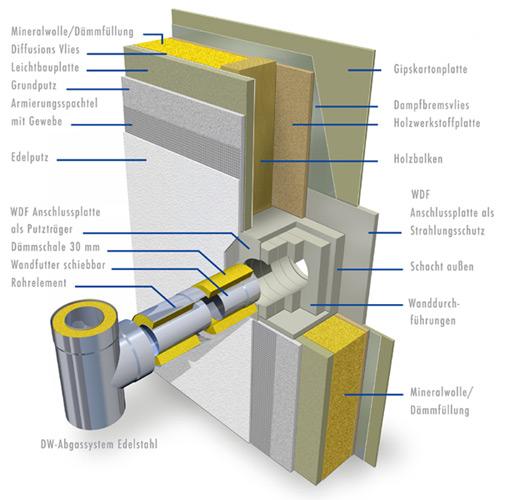

Wanddurchführung für Abgasanlagen durch Wände mit Bauteilen aus brennbaren Baustoffen



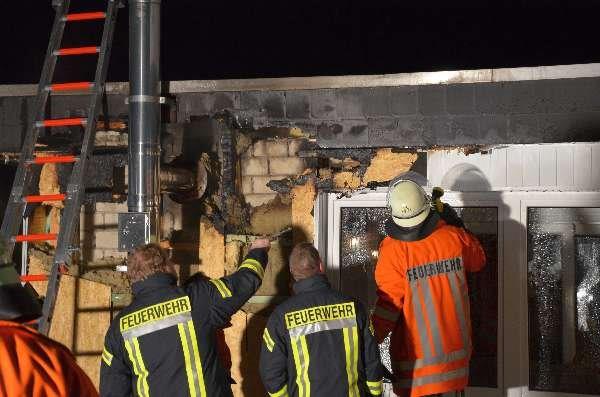

Bei der Durchführung von Verbindungsstücken zu Schornsteinen und Abgasleitungen durch Wände mit Bauteilen aus brennbaren Baustoffen sind Mindestabstände zu diesen brennbaren Baustoffen einzuhalten. In z. B. der Muster-Feuerungsverordnung ist dieser Abstand mit mindestens 20 cm festgelegt. Diese Forderung führt in der praktischen Anwendung oft zu Problemen. Dieses neue Bauteil "Wanddurchführung" wurde bei der unabhängige Prüfstelle geprüft und hat die Allgemeine Bauaufsichtliche Zulassung Nr: Z-7.4-3358. Der Abstand konnte mit dem neuen Bauteil bei Einhaltung aller Sicherheitsanforderungen noch weiter verringert werden. Die Größe des Elementes entnehmen Sie der untenstehenden Tabelle.

Diese Wanddurchführung gibt es differenziert für Wanddicke 12 cm (WDF12), Wanddicke 24 (WDF24) und Wanddicke 36 cm (WDF36).
Als komplettes Bauteil (geliefert wird neben der Wanddurchführung auch je eine Innen- und Außenplatte) bietet sie große Vorteile in der Praxis, u.a. durch die vereinfachte Handhabung und die Möglichkeit auch eines nachträglichen Einbaus mit geringem Aufwand, ohne Entfernung tragender Bauteile. Die Längsausdehnung der Abgasführung muss gewährleistet bleiben.

Diese Wanddurchführung WDF12/24/36 ist für alle gängigen Durchmesser lieferbar.

Man kann dieses Element auch für die Dach- und Deckendurchführung verwenden.
Sprechen Sie mich an ich berate Sie diesbezüglich.



Wanddicke 120 mm

DN Schornstein

mm

113

130

150

160

180

200

250

300

Artikel- Nr.: .2250 DN WDF 12

Maß Wanddurchführung außen

mm

310

310

310

340

340

360

410

460

Maß Anschlußplatte außen

mm

310

310

310

340

340

360

410

460

Maß Anschlußplatte innen

mm

750

750

750

800

800

800

900

900



Wanddicke 240 mm

DN Schornstein

mm

113

130

150

160

180

200

250

300

Artikel- Nr.: .2250 DN WDF 24

Maß Wanddurchführung außen

mm

350

350

350

380

380

400

450

500

Maß Anschlußplatte außen

mm

350

350

350

380

380

400

450

500

Maß Anschlußplatte innen

mm

750

750

750

800

800

800

900

900



Wanddicke 360 mm

DN Schornstein

mm

113

130

150

160

180

200

250

300

Artikel- Nr.: .2250 DN WDF 36

Maß Wanddurchführung außen

mm

390

390

390

420

420

440

490

540

Maß Anschlußplatte außen

mm

390

390

390

420

420

440

490

540

Maß Anschlußplatte innen

mm

750

750

750

800

800

800

900

900



Das F90-Wanddurchführungselement hat eine 'Allgemeine Bauaufsichtliche Zulassung' !

  (Zulassung als Download)



Erhältlich über meinen Onlineshop: www.eka-schornsteintechnik.de
